I. Назначение

Блочное устройство хранения материалов и баллонов предназначено для приема,
хранения и отпуска кислородных баллонов, баллонов пропана, лакокрасочных материалов и
пустых кислородных баллонов.

II. Область применения

Блочное устройство применяется в составе вспомогательных КС, УКПГ.
Блочное устройство размещается в здании, образованным стыковкой двух блоков типа
672Р.

III. Инженерное оборудование

Все здание разделено на 4 секции, в которых хранятся материалы, сгруппированные по
физико-химическим свойствам и взрыво-пожарной опасности:
1. Склад баллонов пропана
2. Склад баллонов кислорода
3. Склад лакокрасочных материалов
4. Склад пустых баллонов кислорода.

Блочное устройство оснащено следующим складским и подъемно-транспортным
оборудованием:
1. Паллета для хранения газовых баллонов
2. Тележка для транспортировки баллонов
3. Тележка платформенная ТРМ-01
4. Таль передвижная ТРШАМ-0,5
5. Стеллаж сборно-разборный СРМ-06

IV. Техническая характеристика

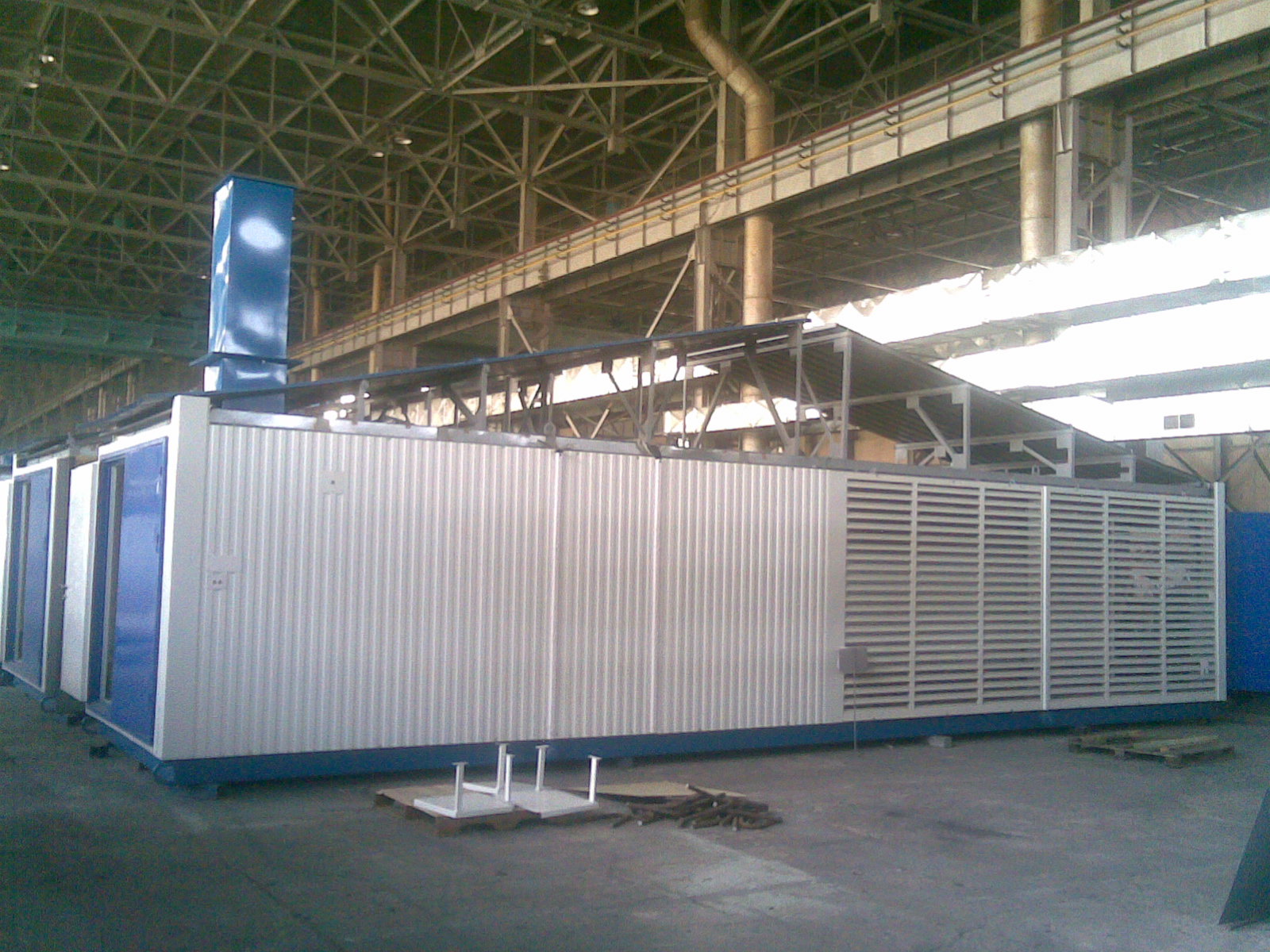

Блочное устройство представляет собой одноэтажное здание, компонуемое из двух
блоков боксов типа I, унифицированной серии 672Р, разработанной НИПИКБС.
Размеры блока в плане составляют:
3,120 х 12,250 м.
Высота блоков в рабочем положении 2,875 м.

V. Строительные конструкции

Конструкция блоков состоит из стального несущего каркаса с утепленным основанием,
навесных ограждающих панелей и утепленной кровли.
В проекте разработаны индивидуальные площадки для технологического оборудования и
обслуживающего персонала и металлические стойки для крепления монорельса.
Вентиляция запроектирована естественная и механическая-аварийная.
Естественная - осуществляется через дефлектор.
Механическая вентиляция запроектирована в помещениях склада лакокрасочных материалов.
